Vacuum{0}}Assisted Breast Biopsy Needle (VABB), joka on nykyaikaisen minimaalisesti invasiivisen rintojen diagnoosin ydintyökalu. Sen suunnittelu ja valmistustarkkuus määräävät suoraan koepalanäytteiden laadun ja kirurgisen turvallisuuden. Edistyneen tarkkuusvalmistusalustan ja tiukan laadunvalvontajärjestelmän ansiosta Manners on vakiinnuttanut asemansa ammattimaisena valmistajana tällä korkean-teknisen-kynnyksen alalla. Tässä artikkelissa analysoidaan perusteellisesti tyhjiöavusteisten rintabiopsianeulojen tekniset periaatteet, ydinkomponentit- ja Mannersin tarkka valmistusprosessi.

I. Tekniset periaatteet ja järjestelmän kokoonpano

Tyhjiöavusteinen-rintojen biopsiajärjestelmä mahdollistaa tehokkaan ja minimaalisesti invasiivisen kudosnäytteiden oton rintavaurioista yhdistämällä alipaineimu- ja pyöriväleikkaustekniikan. Sen toimintaperiaate voidaan tiivistää seuraavasti"asemointi - adsorptio - leikkaus - talteenotto". Kuvauslaitteiden (kuten mammografia, ultraääni tai MRI) ohjauksessa biopsian neula puhkaisee tarkasti kohdealueen. Aktivoinnin yhteydessä neulan kärjen sivulla oleva näytelovi avautuu ja integroitu tyhjiöjärjestelmä luo alipainetta loveen, vetää sisään ja adsorboi tiukasti löysää rintakudosta. Tämän jälkeen sisempi leikkauskanyyli pyörii tai liikkuu edestakaisin suurella nopeudella leikkaaen pois sylinterimäisen kudosnäytteen loven sisällä kuin "lävistys". Lopuksi tyhjiö kuljettaa leikatun kudosnäytteen sisäisen neulakanavan kautta ulkoiseen keräyslaitteeseen. Koko prosessi salliiyksi puhkaisu useilla näytteillä, jolloin saadaan riittävästi jatkuvia kaistale{0}}muotoisia kudosnäytteitä.

Täydellinen tyhjiöavusteinen{0}}rintojen biopsian neula koostuu pääasiassa kolmesta tarkkuusmetallikomponentista:

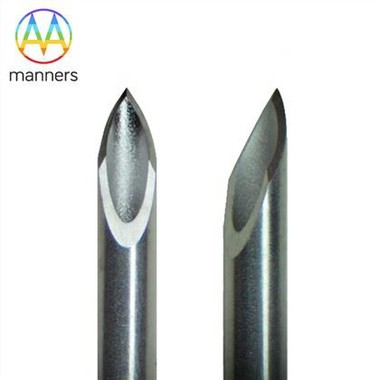

Neulan kärki: Vastaa ihon ja rintakudoksen puhkaisusta; sen terävyys ja geometrinen muoto vaikuttavat suoraan pistonkestävyyteen ja potilaan epämukavuuteen.

Näyte Notch Kanyyli: Ontto putkimainen rakenne, jonka sivulla on erityisen muotoiltu ja mitoitettu lovi, jossa tapahtuu kudoksen adsorptio ja leikkaus. Lovan geometrinen muotoilu on kriittinen näytteen eheyden kannalta.

Kanyylin leikkaaminen: Teleskooppisesti näyteloven kanyylin sisään se leikkaa loven sisällä olevaa kudosta nopealla{0}}liikkeellä. Sen sisäseinän sileys ja leikkuureunan terävyys määräävät leikkaustehokkuuden ja näytteen laadun.

II. Manners' Precision Manufacturing: keskittyy Citizen Sorveihin

Mannersin valmistusedun ydin on äärimmäisessä sovelluksessaLiukuva päätukisorvit. Citizen L12-1M7:n edustamat -tarkkaat liukuvat päätysorvit yhdistävät useita työstöominaisuuksia, kuten sorvauksen, jyrsinnän, porauksen ja kierretyksen, mikä tekee monimutkaisten osien moniprosessityöstön yhdellä kiinnityksellä. Tämä eliminoi toissijaiset kiinnitysvirheet ja on avain mikronitason tarkkuuteen.

1. Neulan kärjen tarkkuusjyrsintä

Neulan kärki on teknisesti haastavin komponentti. Manners käyttää Citizen L12-1M7:ää a0,4531 - tuumaa (noin 11,5 mm) tasapäistä jyrsintä, ohjelmoi tarkasti työkaluradat neulan kärjen kolmen monimutkaisen kaarevan pinnan jyrsimiseen vaiheittain--ja terävän leikkuureunan muodostamiseksi. Koko prosessi kestää noin 30 minuuttia, mikä varmistaa symmetrian, leikkuureunan terävyyden ja samankeskisyyden kanyylin akselin kanssa. Pienikin epäsymmetria voi johtaa neularadan poikkeamiin tai lisääntyneeseen kudosvaurioon pistoksen aikana.

2. Tarkka loveus ja näytteen loven kanyylin merkitseminen

Tämän komponentin valmistukseen kuuluu tarkkuus loveaminen ja lasermerkintä. Lovitusprosessi suoritetaan myös Citizen-sorvilla. Erittäin jäykän-karan ja tarkkuustyökalujen avulla jyrsitään tarkan kokoinen, purseeton näytteenottoikkuna-ohutseinämäiseen kanyylin sivuseinään. Tämän jälkeen JPT-lasermerkintäkone merkitsee kanyylin pinnan. Kuten a-kontaktiton, stressitön-koneistusmenetelmä, lasermerkintä kaivertaa pysyvät asteikot, tunnisteet tai sarjanumerot ruostumattoman teräksen pintaan, mikä mahdollistaa syvyysasemoinnin leikkauksen aikana ja tuotteen jäljitettävyyden-ja merkinnät kestävät steriloinnin tai käytön aiheuttamaa kulumista.

3. Leikkauskanyylin usean prosessin muodostaminen

Leikkauskanyylilla on monimutkaisin valmistusprosessi, joka sisältää leikkauksen, päätypinnan koneistuksen, sisäisen viisteen, loven ja muita vaiheita. Citizen-sorvi suorittaa nämä prosessit peräkkäin:

Ensinnäkin putken pään tarkkuusleivutus varmistaa luotettavan yhteyden käyttökomponentteihin;

Tämän jälkeen koneistetaan päätypinta ja luodaan sisäinen viiste, jotta varmistetaan tasainen yhteensopivuus näytekanyylin sisäseinän kanssa, mikä vähentää kitkaa ja näytejäämiä;

Lopuksi tarkkuustyöstö, kuten loveus tietyissä kohdissa.

Kaikki prosessit suoritetaan yhdellä kiinnityksellä, mikä varmistaa ominaisuuksien välisen paikannustarkkuuden tarkan ja tasaisen leikkaustoiminnon saavuttamiseksi.

III. Pintakäsittelyprosessit, jotka varmistavat biologisen yhteensopivuuden ja kestävyyden

Lääketieteellisten laitteiden pitkän aikavälin suorituskyky ja turvallisuus riippuvat suuresti niiden pinnan kunnosta. Manners varustaa biopsian neulan komponentit täydellisellä pintakäsittelyn tuotantolinjalla.

1. Hiekkapuhallus

Näytekanyylit ja leikkauskanyylit läpikäyvät hiekkapuhalluksen: tietynkokoiset hioma-aineet (esim. alumiinioksidi) iskevät komponenttien pintoihin paineilmalla. Tämä muodostaa tasaisen mattapinnan, poistaa työstöjäljet ​​ja saavuttaa tasaisen pinnan karheuden-, mikä helpottaa myöhempää passivointia.

2. Passivointi

Kaikki 316 ruostumattomasta teräksestä valmistettua komponenttia vaativat passivoinnin. Manners hyväksyy anympäristöystävällinen sitruunahapon passivointiprosessi, poistaa kemiallisesti vapaat rautahiukkaset ja muut pintaan upotetut epäpuhtaudet koneistuksen aikana. Tämä edistää tiiviin, tasaisen, kemiallisesti stabiilin kromioksidipassivointikalvon muodostumista ruostumattoman teräksen pinnalle-avain piste- ja rakokorroosion estämiseen, mikä parantaa merkittävästi pitkäkestoista-korroosionkestävyyttä kloridi-pitoisissa kehon nesteissä.

3. Sähkökiillotus

Passivoimisen jälkeen komponentit sähkökiillotetaan. Tiettyjen elektrolyyttien ja virran alla,selektiivinen anodinen liukeneminentapahtuu poistaen ensisijaisesti mikroskooppiset pinnan ulkonemat. Tällä saavutetaan kaksi päätavoitetta:

Vähentää merkittävästi pinnan karheutta tehden sisä- ja ulkoseinämistä erittäin sileiksi minimoiden kudoskitkan ja näytteen kiinnittymisen;

Parantaa edelleen korroosionkestävyyttä ja stabiloi passivointikalvoa.

4. Ultraäänipuhdistus

Useiden työstö- ja käsittelyprosessien jälkeen 微量-rasvaa, hiukkasia tai kemiallisia reagensseja voi jäädä komponenttien pinnoille ja monimutkaisiin sisäisiin onteloihin. Käyttötavatmulti{0}}säiliön ultraäänipuhdistus, hyödyntäen puhdistusnesteen korkeataajuisten{0}}ääniaaltojen "kavitaatiovaikutusta". Tämä synnyttää ja räjäyttää lukemattomia mikrokuplia, jotka synnyttävät shokkiaaltoja, jotka läpäisevät laitteen jokaisen pienen kulman perusteellista fyysistä puhdistusta varten-luoen vankan perustan lopulliselle steriloinnille ja aseptiselle pakkaamiselle.

IV. Tiukka laadunvalvonta- ja sertifiointijärjestelmä

Mannersin koko valmistusprosessi toimii kahden kehyksen allaISO 13485 (lääketieteellisten laitteiden laadunhallintajärjestelmä)jaISO 9001. Raaka-aineen vastaanottamisesta lähtien kaikkien 316 ruostumattoman teräksen materiaalin on toimitettava RoHS--yhteensopivat sertifikaatit ja täydelliset materiaaliraportit. Linja- ja lopputarkastuksissa käytetään tappimittareita, jarrusatureita, 2D-kuvanmittauslaitteita ja muita työkaluja.100% tarkastusavainkomponenttien mitoista (esim. sisä-/ulkohalkaisija, loven koko, leikkuureunan kulma), varmistaen toleranssit erittäin tiukkojen vaatimusten mukaisesti±0,01 mm. Mittojen lisäksi suoritetaan toimintatestejä terävyyden, kokoonpanon joustavuuden ja komponenttien sujuvan liikkeen suhteen.

Johtopäätös

Tyhjiöavusteisten-rintojen biopsianeulojen valmistus edustaa minimaalisesti invasiivisen kirurgian ja tarkkuussuunnittelun syvällistä integraatiota. Esittelemällä korkean -tarkkuustyöstökoneen, kuten Citizen L12-1M7:n ja rakentamalla täydellisen prosessiketjun, joka kattaa lasertyöstön, kemiallisen passivoinnin, sähkökiillotuksen ja ultraäänipuhdistuksen, Manners saavuttaa täydellisen-prosessin tarkkuuden kolmelle biopsian neulan ydinkomponentille.mikroni{0}}tason muodostustonanometri{0}}tason pinnan optimointi. Tämä ei ainoastaan ​​takaa tuotteiden luotettavuutta, turvallisuutta ja näytteenottotehokkuutta leikkauksen aikana, vaan myös osoittaa kiinalaisten huippuluokan lääkinnällisten laitteiden valmistajien{1}} saavuttamat kansainväliset standardit keskeisissä prosessiteknologioissa, mikä tarjoaa vankan laitteistoperustan rintasairauksien varhaiselle ja tarkalle diagnoosille.
